SWP20数学运算模块是一种小型化插装式结构的运算模块。它将输入信号进行数学运算（开方、加减、乘除、比值等）后，转换为隔离的1～5V或4～20mA信号输出。

一．仪表特点

1、内部采用微处理器进行运算，可对各种非线性输入信号进行精度极高的线性矫正。配用SWP20SH显示模块，可将输入信号所对应的测量值以数字方式方便直观的显示出来。

2、可选择交直流两种电源，变送输出与主机隔离，具有1～5V或4～20mA DC输出信号的选择功能并配置变送器电源开关。

二．仪表参数及接线图

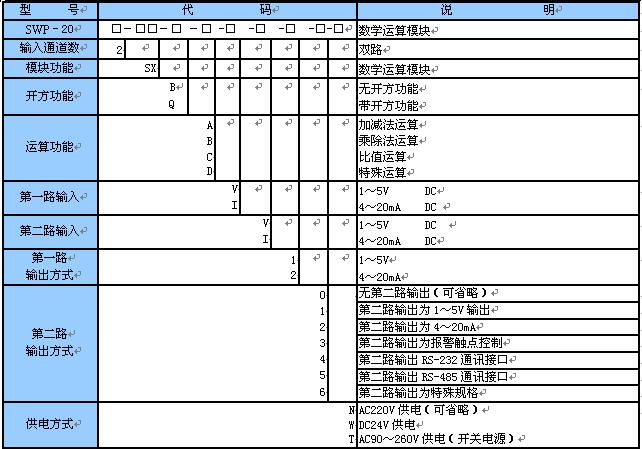

三．数学运算模块型谱表

代码举例：SWP-202- SX－B－A－I－V-1-1－W 双路，无开方功能，加减速法运算，第一路输入信号为4～20mA　 DC，第二路输入信号为1～5V　DC，第一路输出为1～5V，第二路输出为1～5V输出，供电电源为DC24V供电。
